衛生級蝶閥尺寸圖
產品詳情

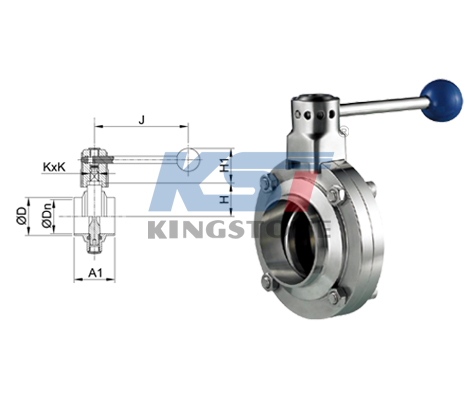

衛生級蝶閥尺寸圖
\
拉式手柄蝶閥

DIN                                                                                                                                                                                                No.KST-VD001
SIZE Dn D J H H1 A1
DN10 10 13 126 40 43.5 50
DN15 15 18/9 126 40 43.5 50
DN20 19 22/23 126 40 43.5 50
DN25 25 28/29 126 40 43.5 50
DN32 31 34/35 126 44.5 43.5 50
DN40 37 40/41 126 46.5 43.5 50
DN50 49 52/53 133 54.5 47.5 52
DN65 66 70 144 64 47.5 56
DN80 81 85 160 70.5 50 60
DN100 100 104 160 81 50 64
DN125 125 129 257 94.5 52.5 80
DN150 150 154 257 110 52.5 90
DN200 200 204 397 145 52.5 90
DN150 250 254 397 174 52.5 90
DN300 300 304 397 174 52.5 90
\
INCH                                                                                                                                                                                             No.KST-VD001
SIZE Dn D J H H1 A1
1/2" 9.7 12.7 126 40 43.5 50
3/4" 16.1 19.1 126 40 43.5 50
1" 22.4 25.4 126 40 43.5 50
1 1/4" 28.8 31.8 126 40 43.5 50
1 1/2" 35.1 38.1 126 44.5 43.5 50
Ф45 41 45 126 46.5 43.5 50
Ф48 45 48 126 48.5 43.5 52
2" 47.8 50.8 133 52.5 47.5 52
Ф57 53 57 144 54 47.5 52
2 1/2" 59.5 63.5 144 59 47.5 56
3" 72.2 76.2 144 65.5 47.5 56
3.5" 85 89 144 72 50 60
4" 小 97.6 101.6 144 79 50 64
4" 大 97.6 101.6 160 81 50 64
108 104 108 160 82.5 50 64
114.3 110.3 114.3 160 82.5 52.5 64
133 127 133 257 94.5 52.5 80
6" 146.8 152.8 257 110 52.5 90
159 153 159 257 110 52.5 90
8" 197.6 203.2 397 145 52.5 90
219 211 219 397 145 52.5 90
10" 247.2 254 397 174 52.5 90

\
\
拉式手柄蝶閥
DIN                                                                                                                                                                                                No.KST-VD003
SIZE Dn D1 J H H1 A2
DN10 10 34 126 40 43.5 66
DN15 15 34 126 40 43.5 66
DN20 19 34 126 40 43.5 66
DN25 25 50.5 126 40 43.5 66
DN32 31 50.5 126 44.5 43.5 66
DN40 37 50.5 126 46.5 43.5 70
DN50 49 64 133 54.5 47.5 76
DN65 66 91 144 64 47.5 80
DN80 81 106 160 70.5 50 84
DN100 100 119 160 81 50 104
DN125 125 144.5 257 94.5 52.5 122
DN125 125 155 257 94.5 52.5 122
DN150 150 167 257 110 52.5 146
DN150 150 183 257 110 52.5 146
DN200 200 217.4 257 145 52.5 166
DN200 200 233.5 397 145 52.5 166
DN250 250 268 397 174 52.5 167
DN300 300 319 397 174 52.5 146
\
INCH                                                                                                                                                                                             No.KST-VD004
SIZE Dn D1 J H H1 A2
1/2" 9.7 25.4 126 40 43.5 66
3/4" 16.1 25.4 126 40 43.5 66
1" 22.4 50.5 126 40 43.5 66
1 1/4" 28.8 50.5 126 40 43.5 66
1 1/2" 35.1 50.5 126 44.5 43.5 70
Ф45 41 64 126 46.5 43.5 74
Ф48 45 64 126 48.5 43.5 76
2" 47.8 64 133 52.5 47.5 76
Ф57 53 77.5 144 54 47.5 76
2 1/2" 59.5 77.5 144 59 47.5 80
3" 72.2 91 144 65.5 47.5 84
3.5" 85 106 144 72 50 86
4" 小 97.6 119 144 79 50 104
4" 大 97.6 119 160 81 50 104
108 104 119 160 82.5 50 106
114.3 110.3 130 160 82.5 52.5 106
133 127 144.5 257 94.5 52.5 122
6" 146.8 167 257 110 52.5 146
159 153 183 257 110 52.5 146
8" 197.6 217.4 397 145 52.5 166
219 211 233.5 397 145 52.5 166
10" 247.2 268 397 174 52.5 167
\
拉式手柄蝶閥
DIN                                                                                                                                                                                                No.KST-VD005
SIZE Dn K*K H H1 B1 螺紋 Male（DIN）
G1
DN10 10 8*8 40 43.5 66 Rd28*1/8
DN15 15 8*8 40 43.5 66 Rd34*1/8
DN20 19 8*8 40 43.5 66 Rd44*1/6
DN25 25 8*8 40 43.5 66 Rd52*1/6
DN32 31 8*8 44.5 43.5 66 Rd58*1/6
DN40 37 8*8 46.5 43.5 70 Rd65*1/6
DN50 49 10*10 54.5 47.5 76 Rd78*1/6
DN65 66 10*10 64 47.5 80 Rd95*1/6
DN80 81 11*11 70.5 50 84 Rd110*1/4
DN100 100 11*11 81 50 104 Rd130*1/4
DN125 125 14*14 94.5 52.5 130 Rd160*1/4
DN150 150 14*14 110 52.5 150 Rd190*1/4
\
拉式手柄蝶閥
SMS                                                                                                                                                                                               No.KST-VD006
SIZE Dn K*K H H1 B2 螺紋 Male（DIN）
G2
3/4'' 16 8*8 40 43.5 66 Rd36*1/8''
1" 22.4 8*8 40 43.5 66 Rd40*1/6''
1 1/4" 28.8 8*8 40 43.5 66 Rd48*1/6''
1 1/2" 35.1 8*8 44.5 43.5 70 Rd60*1/6''
2'' 47.8 10*10 52.5 47.5 76 Rd70*1/6''
2 1/2'' 59.5 10*10 59 47.5 80 Rd85*1/6''
3'' 72.2 10*10 65.5 47.5 84 Rd98*1/6''
3.5'' 85 11*11 72 50 86 Rd105*1/6''
4''小 97.6 11*11 79 50 104 Rd125*1/4''
4''大 97.6 11*11 81 50 104 Rd132*1/4''
\
3A                                                                                                                                                                                                   No.KST-VD007
SIZE Dn K*K H H1 H2 B3 M 螺紋 Male（3A）
G3
1'' 22.1 8*8 40 43.5 172.5 66 86 37.1*1/8Acme
1 1/4" 28.8 8*8 40 43.5 172.5 70 86 45.9*1/8Acme
1 1/2" 34.8 8*8 44.5 43.5 172.5 70 86 50.6*1/8Acme
2" 47.5 10*10 52.5 47.5 172.5 76 86 64.1*1/8Acme
2 1/2'' 60.2 10*10 59 47.5 172.5 80 86 77.6*1/8Acme
3'' 72.9 10*10 65.5 47.5 172.5 84 86 91.1*1/8Acme
4'' 97.4 11*11 79 50 172.5 104 86 119.2*1/6Acme
\
ISO/IDF                                                                                                                                                                                         No.KST-VD008
SIZE Dn K*K H H1 H2 B4 M 螺紋 Male（ISO/IDF）
G4
1'' 22.4 8*8 40 43.5 172.5 66 86 37.1*1/8Acme
1 1/2" 35.1 8*8 44.5 43.5 172.5 76 86 50.6*1/8Acme
2" 47.8 10*10 52.5 47.5 172.5 82 86 64.1*1/8Acme
2 1/2'' 59.5 10*10 59 47.5 172.5 86 86 77.6*1/8Acme
3'' 72.2 10*10 65.5 47.5 172.5 90 86 91.1*1/8Acme
3.5'' 84.9 10*10 72 50 172.5 90 86 104.7*1/6Acme
4''(ISO) 97.6 11*11 79 50 172.5 110 86 118.2*1/8Acme
4''(IDF) 97.6 11*11 79 50 172.5 110 86 125.9*1/6Acme
\
DIN                                                                                                                                                                                                No.KST-VD009
SIZE Dn D D2 D3 K*K J H H1 A3 A4 OF
DN10 10 13 - - 8*8 126 40 43.5 100 - -
DN15 15 18/9 95 65 8*8 126 40 43.5 100 110 100*100
DN20 19 22/23 105 75 8*8 126 40 43.5 100 110 100*100
DN25 25 28/29 115 85 8*8 126 40 43.5 100 110 100*100
DN32 31 34/35 135 100 8*8 126 44.5 43.5 100 116 100*100
DN40 37 40/41 145 110 8*8 126 46.5 43.5 100 118 100*100
DN50 49 52/53 160 125 10*10 133 54.5 47.5 104 120 100*100
DN65 66 70 180 145 10*10 144 65 47.5 112 124 120*120
DN80 81 85 195 160 11*11 160 70.5 50 120 130 140*140
DN100 100 104 215 180 11*11 160 81 50 128 152 140*140
DN125 125 129 246 210 14*14 257 94.5 52.5 160 178 -
DN150 150 154 280 240 14*14 257 110 52.5 180 198 -
DN200 200 204 335 295 14*14 397 145 52.5 180 270 -

INCH                                                                                                                                                                                             No.KST-VD010
SIZE Dn D D2 D3 K*K J H H1 A3 A4 OF
1/2" 9.7 12.7 - - 8*8 126 40 43.5 100 - -
3/4" 16.1 19.1 95 65 8*8 126 40 43.5 100 - 100*100
1" 22.4 25.4 105 75 8*8 126 40 43.5 100 110 100*100
1 1/4" 28.8 31.8 115 85 8*8 126 40 43.5 100 110 100*100
1 1/2" 35.1 38.1 135 100 8*8 126 44.5 43.5 100 116 100*100
Ф45 41 45 145 110 8*8 126 46.5 43.5 100 118 100*100
Ф48 45 48 145 110 8*8 126 48.5 43.5 100 118 100*100
2" 47.8 50.8 145 110 10*10 133 52.5 47.5 104 118 100*100
Ф57 53 57 160 125 10*10 144 54 47.5 104 120 100*100
2 1/2" 59.5 63.5 160 125 10*10 144 59 47.5 112 120 120*120
3" 72.2 76.2 180 145 10*10 144 65.5 47.5 112 124 140*140
3.5" 85 89 195 160 11*11 144 72 50 120 130 140*140
4" 小 97.6 101.6 195 160 11*11 144 79 50 128 130 140*140
4" 大 97.6 101.6 195 160 11*11 160 81 50 128 130 140*140
108 104 108 215 180 11*11 160 82.5 50 128 152 -
114.3152 110.3 114.3 215 180 11*11 160 82.5 52.5 160 152 -
133 127 133 245 210 14*14 257 94.5 52.5 160 178 -
6" 146.8 152.8 280 240 14*14 257 110 52.5 180 198 -
159 153 159 280 240 14*14 257 110 52.5 180 198 -
8" 197.6 203.2 335 295 14*14 397 145 52.5 180 270 -
219 211 219 335 295 14*14 397 145 52.5 180 270 -
10" 247.2 254 390 350 14*14 397 174 52.5 - 270 -
