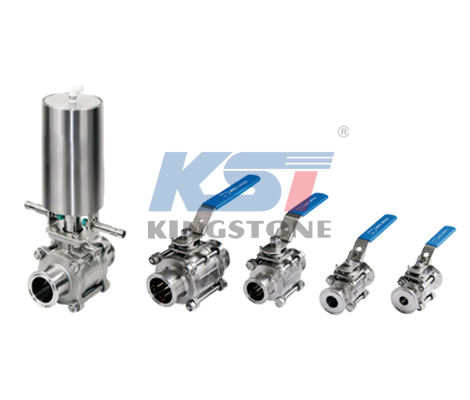

該球閥根據3A,ASME,BPE標準設計，主要應用于生物制藥、食品 飲料、釀酒、化工等工業領域。
無滯留衛生級球閥技術特點：
全包式球閥設計，無滯留高潔凈，滿足CIP、SIP殺菌和清洗要 求，耐高溫180℃，壓力30bar,自動補償密封設計，具有扭矩小， 壽命長等特點。
可配置各種執行結構，如電動、臥式氣動、不銹鋼立式氣動、鑰 匙手動手柄，還可以加裝控制單元、定位器、位置傳感器等可兼 容自動控制系統。
直通無滯留球閥扭矩表，單位（N.M） Operating Torque(N.M)
| SIZE | 1"-3/4" | DN25-1" | DN32-1 1/4" | DN40-1.5" | DN50-2" | 2.5"-DN65 | 3" | DN80 | 4"-DN100 |
| 扭矩 | 6 | 10 | 12 | 14 | 20 | 40 | 75 | 90 | 110 |
無滯留衛生級球閥表面處理：
所有的表面CNC，0.8μm，達到RA0.4μm，電拋光可達到 0.25μm
Conversion Table of Surface Finishes
| Surface Designation | Machanically Polished | ||||
| ASME BPE | GRIT | Ra Average | Ra Max | ||
| μ-in | μ-m | μ-in | μ-m | ||
| SFV 1 | GRIT 320 | 15 | 0.375 | 20 | 0.50 |
| SFV 2 | GRIT 240 | 20 | 0.50 | 25 | 0.625 |
| SFV 3 | GRIT 180 | 25 | 0.625 | 30 | 0.75 |
| Surface Designation | Machanically and Electropolished | ||||
| ASME BPE | GRIT | Ra Average | Ra Max | ||
| μ-in | μ-m | μ-in | μ-m | ||
| SFV 4 | GRIT 320 | 10 | 0.25 | 15 | 0.375 |
| SFV 5 | GRIT 240 | 15 | 0.375 | 20 | 0.50 |
| SFV 6 | GRIT 180 | 20 | 0.50 | 25 | 0.625 |
